Tigo Energy RSS-TS4-A

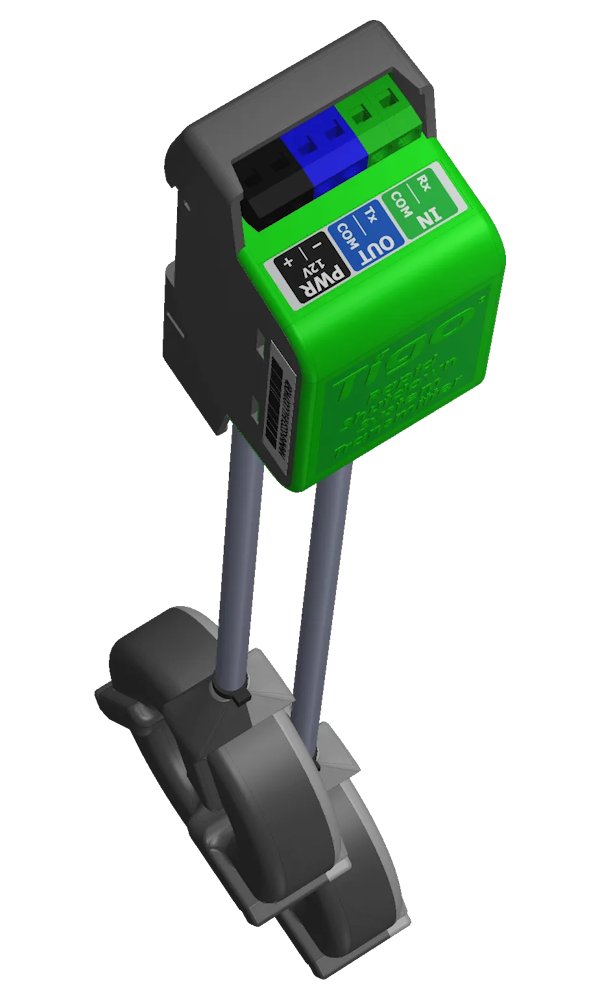

Verze:  490-00000-52 (2 jádra, RSS vysílač, DIN lišta)

Vysílač Tigo RSS (Rapid Shutdown System) doplňuje nákladově efektivní architekturu systému rychlého vypnutí ve spojení s požárně bezpečnostními řešeními Tigo certifikovanými UL - včetně TS4-A-F (add-on), TS4-A-2F (add-on pro dva moduly). Vysílač RSS vysílá signál prostřednictvím PLC (Power Line Communication) do jednotek TS4-F, aby zůstaly fotovoltaické moduly spojeny i při zapnutém napájení. Jednotky TS4-F automaticky přejdou do režimu rychlého vypnutí, když se vysílač RSS vypne, a obnoví výrobu energie, když je vysílač RSS opět napájen. Vysílač RSS s technologií Pure Signal může propojit více vysílačů RSS mezi sebou, což umožňuje jeden koordinovaný udržovací signál do elektrárny, aby se maximalizovala integrita signálu, a to i ve velkých a složitých solárních instalacích. Toto řešení je v souladu se specifikacemi NEC 2014, 2017 a 2020 690.12 pro rychlé vypnutí s využitím komunikace Power Line (PLC). K dispozici s technologií Pure Signal pro systémy s více vysílači, jako kit, lišta DIN nebo PCBA pro integraci do střídačů.

Vysílač Tigo RSS, který je k dispozici jako modul nebo PCBA, je součástí řešení rychlého vypnutí na úrovni modulu ve spojení s Tigo TS4-A-F/2F MLPE. Vysílač RSS se propojuje s více vysílači RSS a zmírňuje rušení pomocí technologie Pure Signal společnosti Tigo, která synchronizuje jeden koordinovaný signál keep-alive pro více soustav.

Každý vysílač využívá komunikaci po elektrické síti (PLC) k odesílání keep-alive signálu do zařízení MLPE prostřednictvím jednoho nebo dvou jader. Každé jádro pojme až 10 vodičů fotovoltaického řetězce (pouze záporné nebo kladné).

ZÁKLADNÍ SPECIFIKACE:

Vysílače
Vstupní napětí vysílače: 12 Vdc ±2%
Vstupní proud vysílače: 1 A
Příkon (maximální/průměrný): 5,5/0,85 W
Pohotovostní režim: 0,06 W (PCBA)
Maximální počet řetězců na jádro: 10
Maximální délka kabelu k poslednímu vysílači v synchronizované sérii: 30 m
Hmotnost: 60 g

Jádro
Měřidlo vodiče: 18 AWG
Délka vodiče: 500 mm
Maximální proud na jedno jádro: 160 A
Maximální napětí na řetězci: 1500 Vdc
Maximální počet řetězců na jedno jádro: 10
Maximální počet FV modulů na string: 30
Hmotnost: 160 g (0,35 lb)

Okolní prostředí
Rozsah provozních teplot: -40 až +85 °C
Rozměry: 90,9 × 41,3 × 38 mm
