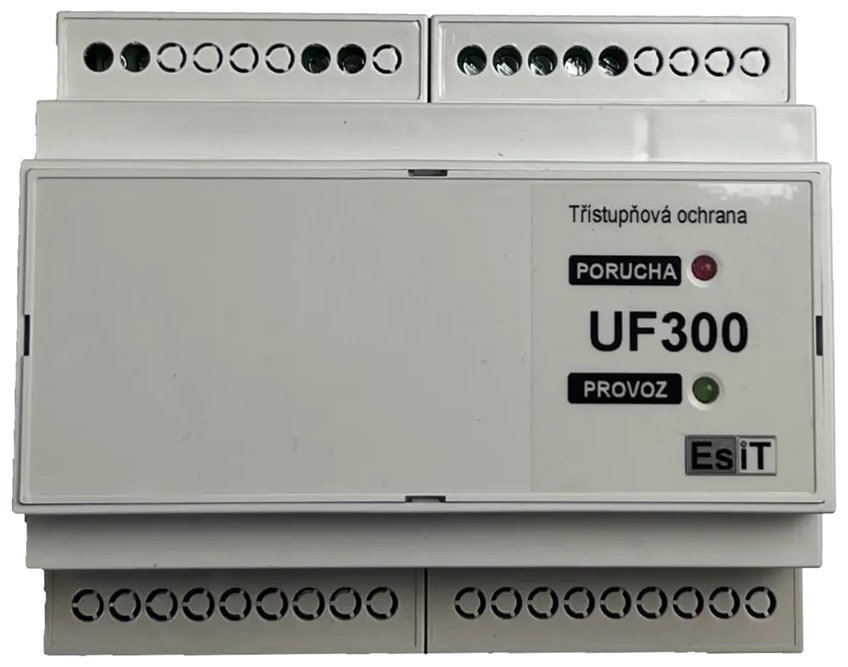

Solarmi Esit UF300

Profesionální třístupňová napěťová a frekvenční síťová ochrana pro fotovoltaické elektrárny.

Zařízení UF300 představuje specializovanou ochranu, která zajišťuje bezpečné propojení fotovoltaických elektráren s distribuční sítí. Primárně slouží ke dvojí ochraně - chrání distribuční síť před nežádoucími účinky malých zdrojů a zároveň zabezpečuje tyto zdroje před negativními vlivy poruch v síti.

Ochrana průběžně monitoruje napětí a frekvenci sítě a při překročení nastavených limitů odpojí FVE od sítě prostřednictvím stykače. Pro obě sledované veličiny lze nastavit dvě sady mezí s individuálními časy vybavení, což umožňuje flexibilní konfiguraci dle specifických potřeb instalace. Nastavení parametrů se provádí pohodlně pomocí PC přes rozhraní USB (kabel není součástí balení).

Pokročilé monitorovací funkce
Součástí dodávané PC aplikace je možnost sledování aktuálních hodnot měřených veličin a stavu přístroje v reálném čase. Aplikace také umožňuje vyčíst historii chování přístroje, která obsahuje až 480 záznamů, což poskytuje komplexní přehled o provozu fotovoltaické elektrárny.

Snadná instalace a obsluha
Zařízení je navrženo pro jednoduchou montáž na standardní DIN lištu s rozměry 106 × 90 × 58 mm. Aktuální stav ochrany je přehledně indikován dvěma LED diodami, které poskytují základní informace o provozním stavu bez nutnosti připojení PC.

Spolehlivý provoz
UF300 disponuje robustní konstrukcí s krytím IP20 a splňuje třetí třídu impulsního přepětí dle normy IEC 664-I, což zajišťuje spolehlivý provoz i v náročných podmínkách. S nízkou spotřebou pouhé 3 W představuje energeticky efektivní řešení pro trvalý monitoring fotovoltaických systémů.

ZÁKLADNÍ SPECIFIKACE

Vstupy: 3× 230 V AC
Výstupy: 1× relé 30 V DC / 250 V AC / 5 A
Rozsah měření napětí: 0–320 V, přesnost ±1 %
Rozsah měření frekvence: 20–200 Hz, přesnost ±0,05 %
Napájení: 230 V / 50 Hz
Spotřeba: 3 W
Signalizace: 2× LED dioda (porucha, provoz)
Obsluha a nastavení: PC program, připojení přes USB rozhraní
Kapacita historie: 480 záznamů
Rozměry: 106 × 90 × 58 mm
Krytí: IP20
Třída impulsního přepětí: III dle IEC 664-I
Hmotnost: 240 g
