Solarmi GridFree 1000M solární elektrárna: 1kW GTIL měnič s limiterem + 4x 385Wp solární panel

Kompletní solární elektrárna GridFree 1000M obsahuje originální GWL GTIL 1kW měnič s limiterem a 4 ks solárních panelů. Snadný způsob spojení vlastní výroby el. energie se zachováním připojení na síť. Ideální způsob snížení nákladů za elektřinu. Zbrzděte si i svůj elektroměr!

Solární elektrárna GridFree 1000M obsahuje aktuální technologickou špičku při zachování dostupné ceny pro každou domácnost. Součástí sady je revoluční měnič SUN-1000G2H, který v sobě integruje MPPT regulátor a měřič spotřeby pro regulaci vlastního výkonu. Elektrárna slouží k přímé výrobě elektrické energie ze solárních panelů, která je prostřednictvím mikroměniče distribuována do vaší (nejen) domácnosti.

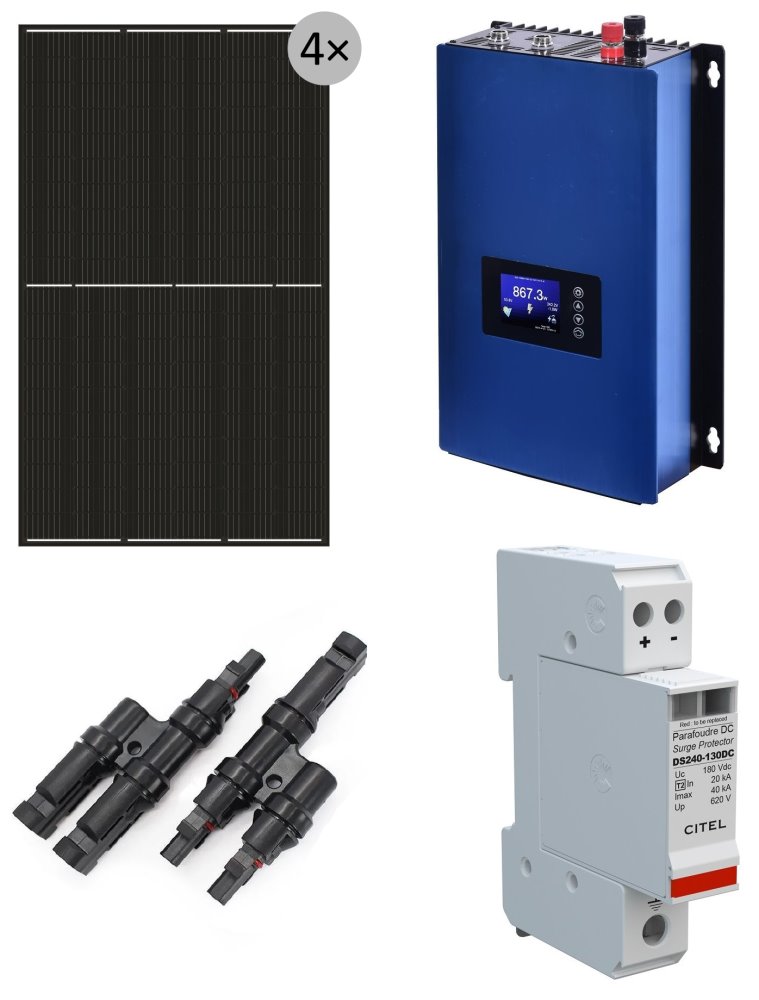

Sada obsahuje:

• 1× GWL GridFree GTIL 1kW měnič 230 V s limiterem SUN-1000G2H (vstup 45–90 V)
• 4× Solarmi solární panel Amerisolar Mono 385 Wp černý 120 článků (MPPT 35 V)
• 1× Solarmi DS240S-130DC svodič přepětí 180Vdc, 50A, CE
• 1× GWL MC4 T- rozbočovací konektor 1 na 2 (sada Male + Female)

GridFree měnič s limiterem je revoluční řešení pro síťové fotovoltaické elektrárny, které pracuje obdobně jako jiné GridFree mikroměniče, ale navíc dovede omezovat vlastní výkon dle aktuální spotřeby, a tedy zcela zamezit přetokům do veřejné sítě.
Tyto měniče jsou navrženy pro vnitřní používání. Kromě klasických svorek pro připojení solárních panelů nebo baterie a výstupu pro připojení do sítě má také měnič konektor proudové sondy interního limiteru.

Na přehledném displeji měniče můžete sledovat:

• Aktuální výkon měniče ze solárních panelů/baterií
• Výkon dodávaný ze sítě
• Napětí na DC vstupu
• Teplotu měniče
• Napětí sítě
• Datum a čas
• Denní průběh produkce
• Nastavení měniče.

K dispozici jsou také specifická nastavení pro napájení měniče z baterií, namísto solárních panelů, tj. pracovní napětí na vstupu (dolní hranice) a maximální dodávaný výkon měniče.

GridFree měnič pracuje v rozsahu vstupního napětí DC 45–90 V a jeho výkon je 900 W (špičkový 1000 W). Výstupem z měniče je pak napětí AC 230 V, které se připojuje mezi hlavní jistič s elektroměrem a jističe jednotlivých okruhů. Měnič tedy výkon z panelů (nebo vhodné baterie) převede do domácích rozvodů. Vaše spotřebiče pak budou odebírat energii vyrobenou primárně z vaší elektrárny. Pokud by výkon vaší elektrárny v daný okamžik nestačil, připojená veřejná síť nedostatek pokryje. Instalací proudové sondy k limiteru ochráníte svůj systém, proti nežádoucím přetoků v případě, že je vaše elektrárna schopna vyrábět více energie, než vaše spotřebiče vyžadují.

Měnič nepracuje v ostrovním režimu, tzn, že pro svou funkci vyžaduje připojení od veřejné distribuční sítě. Jakmile dojde k výpadku sítě, měnič se ihned vypne.
Měniče jsou certifikovány pro prodej a používání v EU. Splňují kritéria certifikací EMC, LVD, RoHS. Měniče splňují normu EN50549-1 a lze tak na instalace čerpat dotace i je připojit do distribuční sítě spolu s dodatečnými ochranami viz zapojení v dokumentech k produktu. Zapojení tak splňuje požadavky směrnice EU 2016/631 (RfG NC).

Velmi efektivní a snadný způsob řešení pro nezávislou výrobu el. energie se zachováním připojení k distribuční síti. Ideální způsob snížení nákladů za elektřinu. Zpomalte si i Vy svůj elektroměr!

Zapojení měniče do solárního systému (bez akumulátoru):

Zapojení měniče do solárního systému (s akumulátorem):

Bližší informace o zapojení s akumulátorem naleznete v technické podpoře.

Sestava dodávaných panelů se zapojuje sérioparalelně dle následujícího obrázku. Po spojení jednotlivých dvojic panelů doporučujeme dále větvě již spojit v instalační krabici z důvodu proudové zátěže konektorů a kabelů (40A). Vstup měniče doporučujeme vybavit odpojovacími pojistkami viz
instalační manuál.

Dle konkrétních požadavků instalace lze sestavu doplnit o vhodné další příslušenství jako jsou propojovací kabely a držáky solárních panelů. Jaké komponenty ze systému upevnění solárních panelů potřebujete, snadno zjistíte v této kalkulačce.

Další informace k solárním elektrárnám GridFree:
https://www.i4wifi.cz/GridFree nebo technická podpora

Na prvky systému lze čerpat dotaze z programu Nová Zelená Úsporám a dalších.

Pro správnou instalaci a provoz prostudujte manuály k jednotlivým prvkům sestavy.

ZÁKLADNÍ SPECIFIKACE

Solární panel
Typ panelu: monokrystalický
Počet článků: 120 [2× (10× 6)]
Max. výkon (P_max): 385 W
Jmenovité napětí (V_mp): 35,2 V
Jmenovitý proud (I_mp): 10,94 A
Rozměry: 1756 × 1039 × 35 mm
Barva: černá
SVT kód pro dotace: SVT31127

Měnič napětí
Kontinuální výkon: 900 W (1000 W špička)
Vstupní napětí: DC 45–90 V
Výstupní napětí: AC 230 V (50 Hz)
Rozměry: 322 × 196 × 88 mm
Hmotnost: 3,6 kg
Barva: modrá - černá
